产品详情

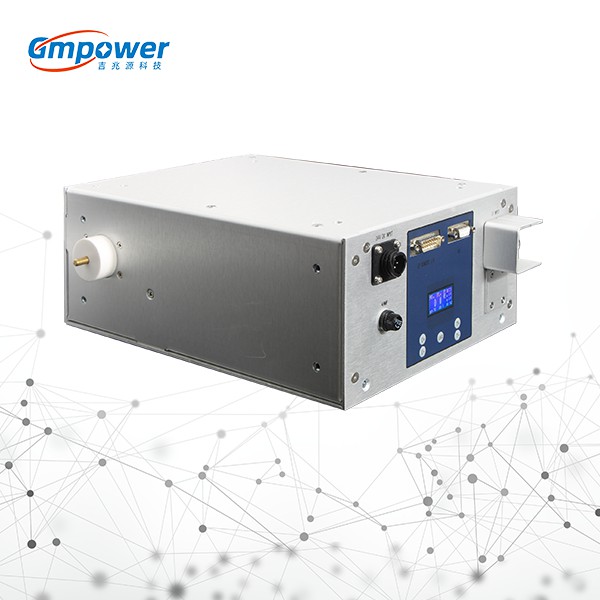

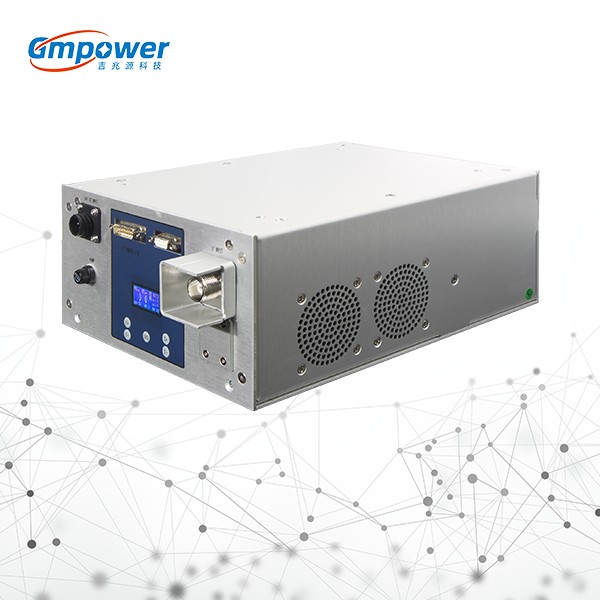

350-450KHz低频匹配器
匹配器工作范围10-5000W。
产品性能
该匹配器能够提供快速、准确和可靠的阻抗变换。匹配网络采用手动档位控制方式.配合电源调频调节达到匹配.该匹配器可以通过屏幕选择工作方式：手动控制（通过面板波段开关,调节不同档位,达到匹配）；RS232控制（通过命令方式,操作波段开关达到不同档位）；模拟量控制三种工作方式。
频率 | 300-450KHz |
传输功率 | 20-3000W |
负荷电流 | 10ARMS |
负荷电压 | 1000VRMS |
传输效率 | ＞90% |
VDC电压检测值 | -500V~+500V |
可匹配阻抗实部范围 | 30-150Ω |
可匹配阻抗虚部范围 | -j150~+j10 |
控制接口 | 232接口 |
冷却方式 | 风冷 |
DC电源 | 24V/1A |
射频输入 | HN |
射频输出 | 底部铜柱 |
通讯接口 | DB9 MALE |
安装方式 | 任意方向安装 |
产品尺寸 | 300x230x120mm |
重量 | 3kg |
